Description du produit

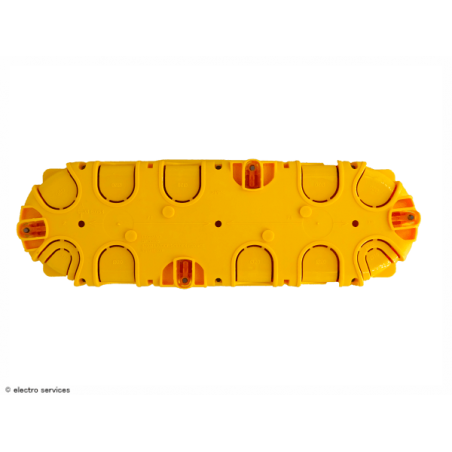

La boîte multiposte Batibox 080043 de Legrand est une boîte d'encastrement destinée aux installations électriques sur cloisons sèches. Elle permet de regrouper plusieurs mécanismes électriques au même emplacement, pour obtenir une installation propre et organisée.

Sa conception multiposte permet d'installer trois postes d'appareillage ou de réaliser une configuration de 6 à 8 modules. Sa profondeur intérieure de 40 mm répond aux besoins des installations courantes, tandis que ses entrées latérales et arrière facilitent le passage des gaines électriques.

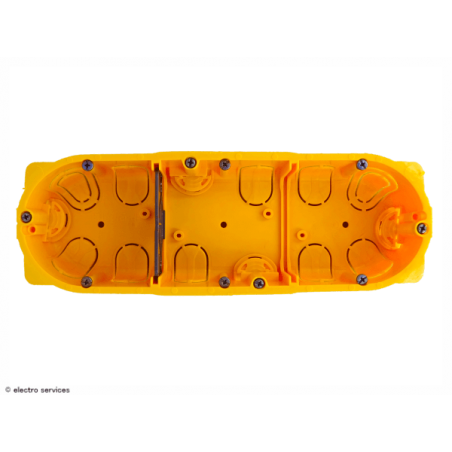

La boîte est livrée avec une cloison de séparation amovible, pratique pour accueillir certaines fonctions étendues, comme des prises précâblées, ou pour séparer différents circuits.

Boîte d'encastrement 3 postes pour cloison sèche

La référence 080043 est adaptée aux installations électriques réalisées dans les cloisons creuses. Elle peut être utilisée dans les plaques de plâtre et d'autres supports compatibles, comme le contreplaqué, le bois ou la tôle.

Son format triple permet de réunir plusieurs interrupteurs, prises ou commandes sur une même zone murale. Elle est conçue pour recevoir des appareillages à fixation par vis.

Profondeur de 40 mm et installation multiposte

Avec une profondeur intérieure de 40 mm, la boîte Batibox 080043 permet l'installation de mécanismes électriques dans une cloison sèche tout en limitant l'encombrement derrière le mur.

Elle peut être positionnée à l'horizontale ou à la verticale, selon la disposition des appareils et les contraintes de l'installation. L'entraxe de perçage de 71 mm facilite l'alignement des postes.

Étriers de serrage et entrées de câbles

Les étriers de serrage rétractables assurent le maintien de la boîte dans la cloison lors de sa fixation. Ils se mettent en place pendant le vissage, y compris avec une visseuse électrique.

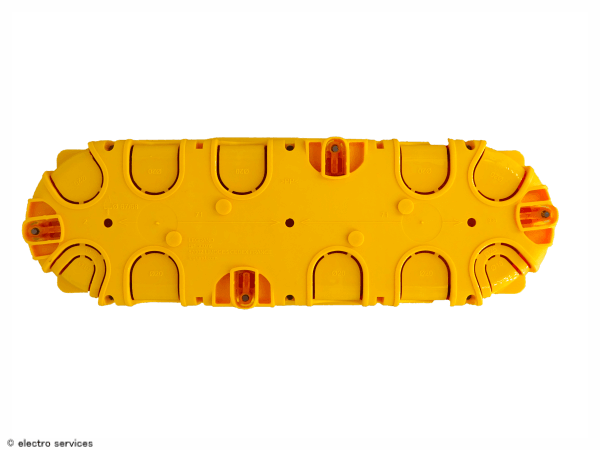

Les entrées latérales et arrière permettent d'organiser le passage des gaines. Elles sont défonçables sans outil, ce qui facilite la préparation de la boîte avant son installation.

Avantages

• Boîte d'encastrement multiposte 3 postes

• Compatible avec les configurations de 6 à 8 modules

• Profondeur intérieure de 40 mm

• Spécialement conçue pour les cloisons sèches

• Adaptée aux plaques de plâtre, au contreplaqué, au bois et à la tôle

• Installation horizontale ou verticale

• Étriers de serrage rétractables

• Maintien renforcé grâce à la collerette et aux étriers

• Entrées latérales et arrière pour le passage des gaines

• Entrées défonçables sans outil

• Cloison de séparation amovible fournie

• Conçue pour les appareillages à fixation par vis

• Conforme à la norme NF EN 60670-1

Caractéristiques techniques

Type de produit : Boîte d'encastrement multiposte

Gamme : Batibox

Marque : Legrand

Référence fabricant : 080043

Nombre de postes : 3

Capacité : 6 à 8 modules selon la configuration

Mode de pose : Mur creux / cloison sèche

Forme : Ovale

Profondeur intérieure : 40 mm

Diamètre de perçage : 67 mm

Entraxe de perçage : 71 mm

Longueur : 213 mm

Largeur : 72,8 mm

Fixation des appareils : Par vis ou à griffes, selon l'appareillage compatible

Étriers de serrage : Rétractables

Entrées de câbles et gaines : Latérales et arrière

Nombre d'entrées : 10

Cloison de séparation : Amovible, fournie

Matériau : Plastique

Sans halogène : Oui

Couleur : Jaune

Indice de protection : IP20

Résistance aux chocs : IK04

Température d'installation : -5 à +40 °C

Température de stockage : -5 à +60 °C

Usage : Intérieur uniquement

Norme : NF EN 60670-1

EAN : 3245060800437

Applications

La boîte Batibox 080043 convient notamment aux installations électriques intégrées dans les cloisons sèches :

• Logements neufs ou rénovés

• Cloisons en plaques de plâtre

• Bureaux et locaux professionnels

• Installations de prises de courant

• Regroupement d'interrupteurs et de commandes

• Installation de mécanismes Mosaic ou d'autres appareillages compatibles

• Configurations multipostes nécessitant 6 à 8 modules

Elle permet de centraliser plusieurs fonctions électriques sur un même emplacement mural.

Installation

La boîte 080043 s'installe dans une cloison sèche préalablement percée selon les dimensions recommandées par Legrand.

1. Préparer le perçage en respectant un diamètre de 67 mm et un entraxe de 71 mm entre les postes.

2. Préparer les entrées nécessaires au passage des gaines électriques.

3. Positionner la boîte horizontalement ou verticalement dans la cloison.

4. Serrer les vis pour déployer les étriers rétractables et assurer le maintien.

5. Installer les mécanismes électriques compatibles par fixation à vis.

6. Utiliser la cloison amovible si une séparation est nécessaire pour la configuration retenue.

La boîte est destinée aux installations intérieures en cloison sèche. Le choix des mécanismes et le raccordement électrique doivent respecter les prescriptions du fabricant et les règles électriques en vigueur.
