Description du produit

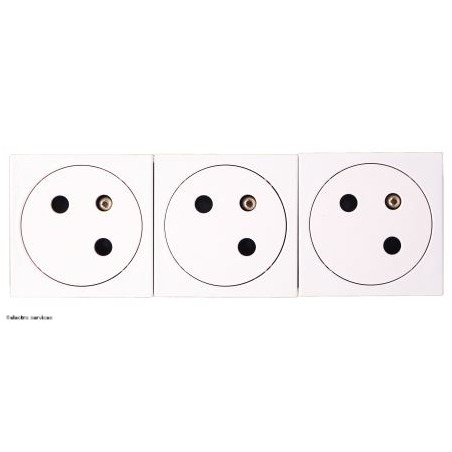

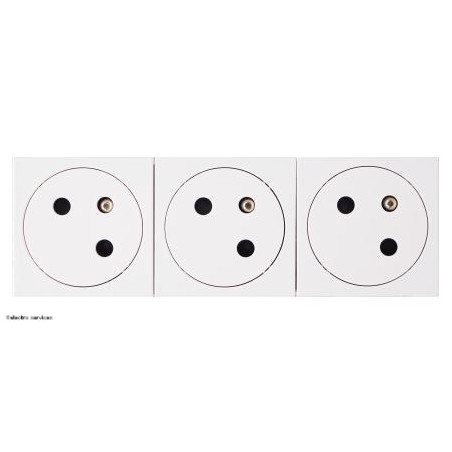

La prise 3x2P+T Surface Mosaic Link 077143L est une triple prise électrique Legrand au format 6 modules. Elle intègre trois prises de courant 2P+T 16A et se raccorde latéralement grâce à des bornes automatiques bistables.

Son système Mosaic Link permet de réaliser des configurations modulaires et d'associer facilement différentes fonctions de la gamme Mosaic. Le socle rétractable offre une finition affleurante tout en limitant l'accumulation de poussière et en améliorant la sécurité d'utilisation.

Triple prise de courant 2P+T 16A

La triple prise permet de brancher simultanément plusieurs équipements électriques sur un même ensemble. Elle possède 3 prises 2P+T avec contacts de terre, pour une utilisation adaptée aux équipements courants des environnements résidentiels et tertiaires.

La capacité nominale est de 16A, avec une tension nominale de 250V et une utilisation sur réseau alternatif 50-60 Hz.

Raccordement latéral Mosaic Link

Le système Mosaic Link utilise des bornes automatiques à levier permettant un raccordement rapide sans outil. Cette conception facilite le câblage et les opérations de maintenance.

L'installation peut notamment être réalisée dans des boîtes de sol, colonnes, colonnettes, blocs bureau, goulottes et boîtes d'encastrement, avec une profondeur de boîte de 50 mm recommandée.

Format 6 modules et prises inclinées à 45°

Avec son format 6 modules, la triple prise s'intègre dans les configurations Mosaic prévues pour les installations modulaires.

Les trois puits de prise sont inclinés à 45°, ce qui facilite le branchement de plusieurs appareils électriques ou électroniques et permet de mieux gérer l'encombrement des fiches.

Avantages

• Triple prise 3x2P+T sur 6 modules
• Courant nominal 16A
• Raccordement latéral Mosaic Link
• Bornes automatiques à levier
• Connexion rapide sans outil
• Prises inclinées à 45°
• Socle rétractable et finition affleurante
• Protection enfant intégrée
• Résistance aux chocs IK07
• Repiquage possible
• Compatible avec les différents supports et plaques de finition Mosaic adaptés
• Convient aux installations résidentielles et tertiaires
• Fabrication française indiquée par Legrand

Caractéristiques techniques

Type de produit : Triple prise de courant 2P+T Surface Mosaic Link

Nombre de prises : 3

Type de prise : 2P+T avec broche de terre

Nombre de modules : 6 modules

Courant nominal : 16A

Tension nominale : 250V

Fréquence : 50-60 Hz

Nombre de phases : 1

Type de connexion : Borne automatique à levier

Raccordement : Latéral

Repiquage : Oui

Protection enfant : Oui

Volet de protection : Non

Prise inclinée : Oui, 45°

Couleur : Blanc

Numéro RAL : 9003

Finition : Brillante

Matériau : Thermoplastique

Sans halogène : Oui

Indice de protection : IP40

Résistance aux chocs : IK07

Largeur : 135 mm

Hauteur : 45 mm

Profondeur : 40 mm

Profondeur d'encastrement : 31,5 mm

Section de câble : 2,5 mm²

Type de tension : AC

Température d'utilisation : -5 à +35 °C

Température de stockage : -10 à +70 °C

Fixation : Par encliquetage sur support

Usage : Intérieur uniquement

Applications

La triple prise Mosaic Link peut être utilisée dans de nombreux environnements :

• Installations électriques résidentielles
• Bureaux et espaces tertiaires
• Locaux professionnels
• Colonnes et colonnettes électriques
• Blocs bureaux
• Goulottes
• Boîtes de sol
• Boîtes d'encastrement
• Installations nécessitant plusieurs prises de courant au même emplacement

Elle est particulièrement adaptée aux installations modulaires nécessitant plusieurs points de raccordement dans un espace réduit.

Installation

La triple prise 077143L se fixe par encliquetage sur un support compatible Mosaic et doit être complétée par une plaque de finition Mosaic 6 modules.

Le raccordement s'effectue latéralement à l'aide des bornes automatiques à levier, permettant une connexion rapide sans outil. Legrand recommande une boîte d'encastrement d'une profondeur de 50 mm pour ce type d'installation.

La prise est également prévue pour une installation dans des boîtes de sol, colonnes, colonnettes, blocs bureaux et goulottes.
