Description du produit

La plaque de finition horizontale Mosaic 2x2 modules Legrand est destinée à compléter les installations électriques équipées de mécanismes de la gamme Mosaic.

Son format 2x2 modules permet de réaliser un ensemble de quatre modules répartis sur deux rangées. Cette configuration offre une solution adaptée pour regrouper plusieurs fonctions électriques dans un même emplacement tout en conservant une présentation homogène.

La plaque se clipse sur un support Batibox 4 modules référence 080252. Des encoches situées de chaque côté facilitent son démontage à l'aide d'un outil adapté.

La gamme Mosaic Legrand étant modulaire, cette plaque peut être associée à différents mécanismes compatibles afin de composer une installation adaptée aux besoins de chaque pièce : interrupteurs, va-et-vient, poussoirs, prises de courant, prises USB, prises RJ45 et autres fonctions Mosaic.

À quoi sert une plaque Mosaic 2x2 modules ?

La plaque de finition Mosaic 2x2 modules permet d'habiller un ensemble électrique comprenant quatre modules.

Elle permet notamment :

• de finaliser l'installation électrique ;
• d'habiller les mécanismes Mosaic ;
• de masquer la zone autour des mécanismes ;
• d'obtenir une finition propre et homogène ;
• de regrouper plusieurs fonctions électriques ;
• d'harmoniser les différents appareillages d'une même pièce ;
• de créer un ensemble d'appareillage compact et esthétique.

La plaque de finition vient compléter les mécanismes et le support Mosaic adaptés à la configuration choisie.

Plaque Mosaic 2x2 modules horizontale : quelles possibilités ?

La configuration 2x2 modules permet de disposer de quatre modules sur deux rangées.

Selon les mécanismes utilisés, elle peut notamment permettre de regrouper :

• plusieurs interrupteurs ;
• des interrupteurs et va-et-vient ;
• des poussoirs ;
• des prises de courant ;
• des prises USB ;
• des prises RJ45 ;
• des commandes électriques ;
• différentes fonctions Mosaic compatibles.

Cette configuration permet de regrouper plusieurs fonctions électriques dans un même emplacement tout en conservant une finition uniforme.

Pourquoi choisir une plaque Mosaic 2x2 modules ?

La plaque Mosaic 2x2 modules horizontale Legrand constitue une solution pratique lorsque plusieurs fonctions électriques doivent être regroupées dans un même ensemble.

Son format permet de disposer quatre modules sur deux rangées, offrant ainsi davantage de possibilités qu'une plaque simple tout en conservant un appareillage compact.

Le système de fixation à clipser facilite la mise en place de la plaque sur son support compatible. Legrand indique également un système de rattrapage permettant de corriger certaines irrégularités du mur, afin que la plaque reste au contact de la surface.

Les avantages

• Plaque de finition Mosaic 2x2 modules
• Configuration horizontale
• 4 modules au total
• Gamme Mosaic Legrand
• Disponible en Blanc, Aluminium et Noir Mat
• Compatible avec le support Batibox 4 modules 080252
• Fixation à clipser
• Encoches latérales facilitant le démontage
• Système de rattrapage des irrégularités du mur
• Finition esthétique et homogène
• Thermoplastique
• Sans halogène
• Résistance aux chocs IK04
• Adaptée au montage encastré
• Usage intérieur
• Convient aux installations résidentielles et tertiaires
• Adaptée à la construction neuve et à la rénovation
• Qualité Legrand

Références disponibles

• 078804L – Blanc
• 079304L – Aluminium
• 079044L – Noir Mat

Caractéristiques techniques

Type de produit : Plaque de finition

Marque : Legrand

Gamme : Mosaic

Configuration : 2x2 modules

Nombre total de modules : 4

Sens de montage : Horizontal

Nombre d'unités : 2

Nombre d'unités horizontales : 2

Nombre d'unités verticales : 1

Nombre de modules horizontaux : 4

Nombre de modules verticaux : 1

Montage : Encastré

Type de fixation : À clipser

Support compatible : Batibox 4 modules référence 080252

Matière : Plastique

Qualité du matériau : Thermoplastique

Sans halogène : Oui

Résistance aux chocs : IK04

Largeur : 153 mm

Hauteur : 82 mm

Profondeur : 9 mm environ

Installation : Intérieure

Finitions disponibles : Blanc, Aluminium, Noir Mat

Blanc : RAL 9003

Aluminium : RAL 7040

Noir Mat : RAL 9017

Applications

La plaque horizontale Mosaic 2x2 modules convient à de nombreuses installations électriques :

• Maison individuelle
• Appartement
• Bureau
• Commerce
• Hôtel
• Local professionnel
• Bâtiment tertiaire
• Construction neuve
• Rénovation électrique

Elle peut notamment être utilisée pour finaliser des ensembles comprenant :

• interrupteurs ;
• va-et-vient ;
• poussoirs ;
• prises de courant ;
• prises USB ;
• prises RJ45 ;
• commandes électriques ;
• autres mécanismes Mosaic compatibles.

Trois finitions pour différents styles d'installation

Plaque Mosaic 2x2 modules Blanc

La finition Blanc brillant RAL 9003 offre un rendu sobre, lumineux et polyvalent. Elle s'intègre facilement dans la majorité des intérieurs et convient aussi bien aux installations classiques qu'aux aménagements contemporains.

Plaque Mosaic 2x2 modules Aluminium

La finition Aluminium RAL 7040 apporte une apparence moderne et professionnelle. Legrand indique notamment que cette teinte est particulièrement adaptée aux environnements tertiaires.

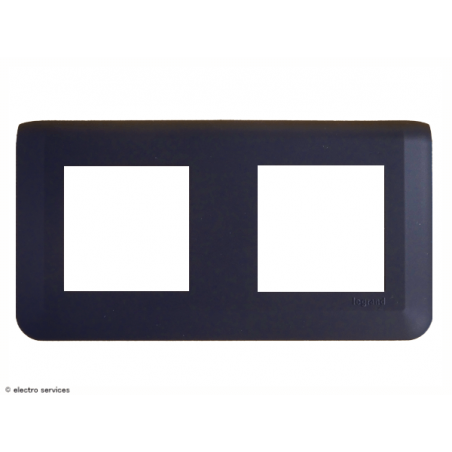

Plaque Mosaic 2x2 modules Noir Mat

La finition Noir Mat RAL 9017 apporte une touche plus contemporaine à l'appareillage électrique. Sa finition mate permet notamment de limiter les reflets et s'intègre facilement dans des intérieurs modernes.

Une plaque adaptée à la gamme Mosaic

La gamme Mosaic Legrand propose une large variété de fonctions et de configurations modulaires. Le principe du système permet d'associer différents mécanismes avec les supports et plaques adaptés.

Cette plaque 2x2 modules permet ainsi de créer un ensemble regroupant plusieurs fonctions électriques tout en conservant une finition cohérente.

Elle peut être utilisée aussi bien dans les projets résidentiels que dans les bâtiments tertiaires, en construction neuve comme en rénovation.

Un système de fixation pratique

La plaque se clipse sur le support Batibox 4 modules 080252, ce qui permet de finaliser l'appareillage une fois les mécanismes installés.

Des encoches de chaque côté de la plaque facilitent son démontage à l'aide d'un outil. Le système de rattrapage intégré permet par ailleurs de compenser certaines irrégularités du mur avec une correction annoncée de +1,5 mm / -1,25 mm.

Installation

La plaque doit être installée avec le support Batibox 4 modules 080252 et les mécanismes Mosaic compatibles.

1. Installer le support adapté dans la boîte d'encastrement.
2. Mettre en place les mécanismes Mosaic correspondant à la configuration souhaitée.
3. Effectuer les raccordements électriques.
4. Vérifier le positionnement et l'alignement des mécanismes.
5. Positionner la plaque de finition sur le support.
6. Presser la plaque afin de la clipser correctement.
7. Vérifier la bonne tenue et l'alignement de l'ensemble.

Pour le démontage, utiliser les encoches latérales prévues à cet effet.

Avant toute intervention sur une installation électrique, couper l'alimentation au tableau et vérifier l'absence de tension.

Le raccordement doit être réalisé conformément aux règles de sécurité électrique et à la réglementation en vigueur.
